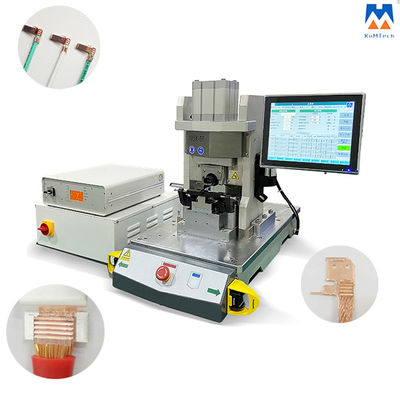

Pneumatische Ultrasone het Metaallasser van 4000W voor het Elektronische Apparaat Plakkend van de Koperkabel

4000W ultrasone Metaallasser voor het Lassen van de Koperdraad

Het werk Principe:

De ultrasone klank kan trilling met hoge frekwentie veroorzaken, en wij gebruiken dit soort trilling om non-ferrometaal gemakkelijk te lassen. Wanneer de trillingsgolf met hoge frekwentie aan de oppervlakte van de twee metaaldelen wordt overgebracht die, met een bepaalde druk moeten worden gelast, zullen de oppervlakten van de twee delen wrijving op elkaar hebben die tot de verbinding van de moleculaire lagen leidt. Het voordeel is snel, energy-saving, hoge gezamenlijke sterkte, goed geleidingsvermogen, en geen fonkelingen, dat bijna koude statusverwerking zijn. Het wordt ontworpen om metaaldraden te lassen.
Deze machine bestaat uit een machtsgenerator, een omvormer, een pneumatisch machine lichaam en het bewerken, en sommige controlecomponenten zoals een draaduitrusting, een draad meetinstrument, en een microprocessor. De Machtsgenerator kan het buitenvoltage (220V, 50 /60hz) omzetten het voltage in van 20KHz (of van 15Khz), 1000V-, en output zijn na wordt gecontroleerd en wordt geregeld door de machtsgenerator om aan de omvormer te werken. De omvormer is een hoog-efficiënte elektrocomponent, die elektrische energie in mechanische energie kan omzetten.
Vergeleken met gemeenschappelijke elektromotoren, heeft de omvormer twee voordelen: ten eerste, kan de omvormer de elektrische energie in lineaire trilling, niet omwenteling omzetten; ten tweede, heeft het zeer hoge het werkefficiency, d.w.z., het kan 95% van de elektrische energie omzetten. Na het omzetten door de omvormer, begint de mechanische energie om aan de lassenhoorn te werken. De ultrasoon lassenhoorn wordt gemaakt van legeringsmateriaal, dat in een bepaalde vorm volgens akoestisch principe wordt gemaakt.


Ultrasoon Lassenpers:

de fuselage van *Alcoa 7075 van het de legeringsreeksen materiaal met hoge intensiteit van het luchtvaartaluminium, materiaal met hoge intensiteit, flexibele ruimteagentschaptoepassing;
*Four-de reeksen van het overbelasten van type leiden regelmatig spoor glijdend blok, hoge herhalingsprecisie, looppas
De *Germany Festo-aandrijvingscilinder, de pneumatische componenten van Japan SMC, werkt snel, en de stabiele reactie en lassen maximumdruk kan 5000 N bereiken
*Switzerland kan high-precision lineaire de codeursysteem van Baumer, de positienauwkeurigheid 0.01mm bereiken
*High het de sensorsysteem van de precisiedruk, de het werk nauwkeurigheid kan 1N bereiken
*real-time koppel controleafstand en drukgegevens in het lassenprocédé terug
het systeem van de *Tripletresonantie kan in de fuselage 360 graden roteren
van het de grens niet-contact van de *Precision mechanisch slag de inductie twee-hand foto-elektrisch beginnend systeem, veilig te gebruiken

Aanrakingssysteem:

* de aanrakings interactieve interface van de 10,1 duimkleur
* Multi-core systeemspaander, systeemreactie is sneller
* Het krachtige super-intelligente de controlesysteem wordt van pasvorm goedgekeurd
* 3 soorten trekker ultrasone wijze en 6 soorten lassenwijze om aan de behoeften van klanten te voldoen
* 6 soorten de kwaliteitscontroleregeling en 2 lassende gegevenskrommeoutput
* Kan 99 reeksen plannen van het productlassen en tientallen duizenden reeksen gegevens van de lassenoutput opslaan
* Heeft de functie van netwerktransmissie van de gegevens van de lassenoutput, die aan klantenmes systeem kan worden verbonden om intelligente het procesbeheer van de lassenkwaliteit en traceability functie te verstrekken

Ultrasoon Systeem:

* Frequentie: 20KHz macht: 4000W

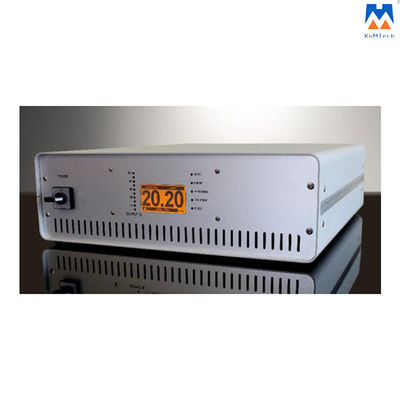

* Duitsland voerde digitale automatische frequentie in achtervolgend ultrasone generator
* Met de automatische functie van de omvangcompensatie, stabiele machtsoutput, betrouwbaardere lassenkwaliteit
* LEIDENE van het in real time de frequentie en de machtsvertoning het schermlassen
* Verstrek abnormaal alarm: abnormale frequentie, te grote stroom, overbelastingsmacht, te op hoge temperatuur, enz.

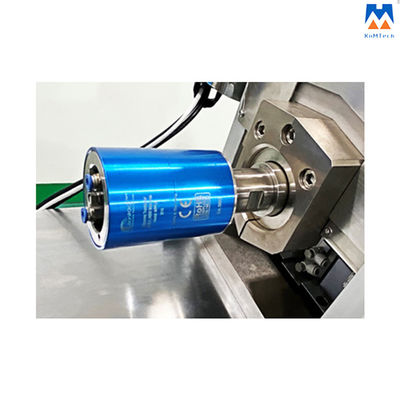

* Ingevoerde ultrasone omvormer van Duitsland, P aan P omvangwaarde tot 20 microns
* De omvormer en de omvangmodulator van het materiaal dat van de titaniumlegering zijn wordt gemaakt gemakkelijk te demonteren en niet gemakkelijk te beschadigen. De diverse aanwinst van omvangmodulator is facultatief
* Kan de lange kwaliteitsborgingdienst verlenen

Controlesysteem:

* De controlemodule van Duitsland Beckhoff Fieldbus, nauwkeurig en stabiel
* De geïntegreerde Japanse module van de de klepcontrole van SMC pneumatische evenredige, intelligente digitale controle van lassendruk, verzekert de stabiliteit van de controle van de drukprecisie
* Realiseer dezelfde lassenmulti-section technologie van de lassendruk
* Van de de streepjescodeerkenning van het steun multi-merk de functie van het het aftastenkanon
* De transmissie van het netwerkrs485 RS232 gegevens van de steunstaat
* De functie van de de gegevenstoegang van steunusb
* Module van de de verbindingscontrole van steun de persoonlijke PC directe
* Met 2 in 2 uit de uitbreiding van de outputhaven
* De interne bergruimte van het apparaat is 16G

Lasseninrichting:

* Ontwerp elke reeks onafhankelijk van lasseninrichting volgens de verschijning en het lassenvereisten van het klantenproduct
* Die de materialen van het ultrasoon lassenhoofd worden van poederstaal gemaakt uit Europa en Amerika wordt ingevoerd. Na thermische behandeling, kan de hardheid 62~63 graden bereiken. Het heeft een hoge slijtage-zichverzettende tegen hardheid en een hoge hardheid zodat het lassenhoofd een langere levensduur kan hebben
* Elk lassenhoofd wordt geanalyseerd door simulatiesoftware om het beste productieplan te verzekeren
* Het centrumfrequentie van het lassenhoofd: 19950±100Hz
* Het machtsverlies van lassenhoofd is minder dan 200W
* Die de basis van het lassenaambeeld wordt van vormstaal gemaakt uit Japan wordt ingevoerd, dat volledig zijn levensduur waarborgt

Technische Beschrijvingen:

Eigenschappen:

* Het sterke lichaam van het structuurlassen
* de ingevoerde componenten van de ultrasoon lassenkern
* geavanceerd hardware en softwarecontrolesysteem
* meer dan 10 jaar van ultrasoon metaallassen ervaart technisch team
* Het hoofdkwartiertechnische ondersteuning van Duitsland
* professionele inrichtingsontwerp en productie
* 7*24-uren van het binnenlandse team van de naverkoopdienst
* ultrahoge uitvoerige kostenprestaties

Toepassing:

Automobiel, elektronika, huistoestellen, industriële componenten, elektro bedradingscomponenten, aanstekers, speelgoed, gadgets, medische, persoonlijke toestellen, en meer.

Gedetailleerde Foto's:
