Deze machine wordt ontworpen om zich bij de twee delen van de raad van de luchtfilter met warmhoudplaat elektro verwarmingsmethode aan te sluiten. Het is hydraulisch gecontroleerd voor de grote met maat beweging van het de plaatlassen van de luchtfilter.

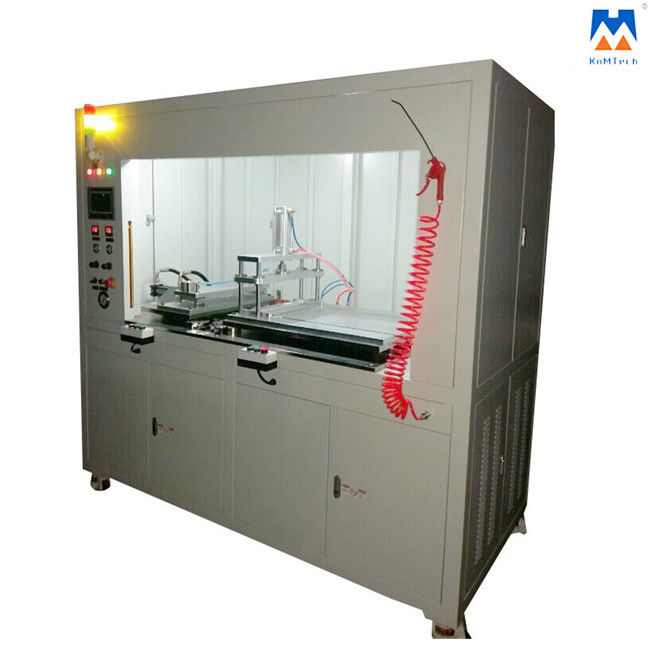

Machineschets:
Lassenmanier: Las op deelstructuren die horizontaal wordt gebaseerd
Lassende aandrijving: Hydraulisch
Verrichtingsprincipe:
De gehele lassenverrichting wordt gedaan door de warmhoudplaat van intelligente controle. De warmhoudplaat is tussen de twee delen. Wanneer zij de warmhoudplaat contacteren, beginnen de deeloppervlakten te smelten.
Na de vastgestelde het verwarmen tijd, smelten zij en zijn band met buitendruk met warmhoudplaat het terugkeren. Na de het koelen en holdingstijd, over is het lassenprocédé.
Structuurontwerp:
Machinestructuur
Machineafmeting (L) 1200× (W) 800× (H) 1500 (MM.) (voor verwijzing)
Het is hoogste kwaliteitsstaal gelaste bouw.
Zijn kleur wordt bespoten per aan de eisen van de klant.
Hete vormeenheid
Het wordt bestaan uit warmhoudplaat, hete vormen, het verwarmen pijpen, thermokoppel en warmhoudplaathouder.
Het het werkprincipe is op en neer opheft.
De vormeenheid wordt bestaan uit linker-en-juiste hete vormen en standaardhouder. Zij worden verbonden door fijne aanpassingsschroeven. De hete vormen zijn koper of aluminiumlegering.
Koude vormeenheid
De koude vormeenheid wordt bestaan uit hydraulische cilinder, vormt de rechte gids en op en neer houders
Hoofdassemblagedelen:
Elektronische controledelen
| S/N |
Deelnaam |
Deelmerk |
| 1 |
PLC |
Siemens |
| 2 |
Touch screen 5,7 |
Siemens |
| 3 |
contacten |
Siemens |
| 4 |
Temperatuurcontrolemechanisme |
Omron |
| 5 |
Veiligheidsgordijnen |
De Sensor van Shanghai |
| 6 |
relais |
Weldmuller (Duits merk) |
| 7 |
Drukknopschakelaar |
Izumi |
| 8 |
Relais in vaste toestand |
Shimanden |
Aandrijvingsdelen
| S/N |
Deelnaam |
Deelmerk |
| 1 |
Cilinder |
Festo |
| 2 |
Solenoïdeklep |
Festo |
| 3 |
Filterkop |
Festo |
Hydraulische delen
| S/N |
Deelnaam |
Deelmerk |
| 2 |
Brandstofpomp |
YuciYuken |
| 3 |
Motor |
YuciYuken |
| 4 |
Hydraulische Cilinder |
YuciYuken |
| 5 |
Solenoïdeklep |
YuciYuken |
| 6 |
Vloedklep |
YuciYuken |
| 7 |
Snelheidsregelgeving klep |
YuciYuken |
| 8 |
Unidirectionele klep voor hydraulische controle |
YuciYuken |
| 9 |
Unidirectionele klep |
YuciYuken |
| 10 |
Koeler |
YuciYuken |
| 11 |
Hydraulische montage |
SKON |
| 13 |
Olietank |
KNM |
Transmissiedelen
| S/N |
Deelnaam |
Deelmerk |
| 1 |
Lineaire guider |
Hiwin |
| 2 |
Lineair blok |
Hiwin |
| 3 |
Lineair lager |
Hiwin |
| 4 |
Gidsstaaf |
Hiwin |
Vormdelen
| S/N |
Deelnaam |
Materiaal |
Proceseenheid |
| 1 |
vormhouder |
45# staal |
KNM |
| 2 |
koude vorm |
aluminium 6061 |
KNM |
| 3 |
hete vorm |
staal H13 |
KNM |
| 4 |
Gidsstaaf, gidsdekking, eindegrens |
Vormstaal |
KNM |
Mechanische gedeelten
| S/N |
Deelnaam |
Deelmerk |
| 1 |
Centrale verwerkingseenheid |
De vierkante die buis van het hoogste kwaliteitsstaal in China wordt gemaakt |
| 2 |
het behandelen |
eersteklas koudgewalste bladen |
| 3 |
Bijrollen |
Het staal van uitstekende kwaliteit die in China wordt gemaakt |
| 4 |
motiedelen |
Het staal van uitstekende kwaliteit die in China wordt gemaakt |
Machineparameters
| Afmeting: |
(L) 1200× (W) 800× (H) 1500 (MM.) |
| Gewicht: |
950kg |
| Machinemacht: |
10KW |
| Druk: |
de 3-uitdrukking van 380V 50/60HZ |
| De stroom van de luchtdruk: |
110L/MIN |
| Elektrische delen: |
PLC & Touch screenvertoning in Chinees |
Machine Fuction:
1. Het verwarmen tijd: gewoonlijk verwarmend tot de vervaardigingstemperatuur 230ºC binnen 30 min. De warmhoudplaattemperatuur kan gecontroleerde ±5ºC zijn.
2. De hete vormoppervlakte is bespoten Teflon. De het werktemperatuur is 230ºC. De het levenspan is 30 duizend keer.
3. Machinevermogen: 24 uur per dag. 40seconds/pcs
4. De vormen kunnen volgens de producten worden aangepast.
5. Verrichtingsbescherming: linker-en-juiste beginnende knoop. Het verrichtingsvenster is uitgerust met veiligheidsgordijnen.
6. De basis heeft een niveaustootkussen dat kan worden aangepast.
7. Er is een luchtopening tussen de rechterkant en de hoogste kant. En de luchtopening is uitgerust met een uitlaat die het systeem van de fabrieksaaseter aansluiten.
FAQ:
1.What is uw MOQ?
Gewoonlijk, beperken wij geen MOQ voor het testen, enkel QTY door zich beslissen.
2. Hoe ongeveer uw levertijd?
45-60 het werkdagen sinds ordebevestiging.
3. Wat is de garantie van uw producten?
Één jaargarantie met niets menselijke schade.
Tijdens deze periode zal de fabriek, verantwoordelijk voor het herstellen van het voor vrij of de fabriek zal verzenden de nieuwe delen naar de klant in plaats van de gebroken delen voor vrij. Na garantietijd, zal de fabriek moeilijke situatie het herstellen of zal de nieuwe delen bij de kostprijs verzenden.
4. Hoe kan ik uw prijs en catalogus krijgen?
Tevreden roept E-mail ons of ons om uw contactgegevens (uw naam, e-mailadres, firmanaam, en website) te geven
5. Kunnen wij agent uw producten in onze land of stad?
Natuurlijk. Wij zoeken een enige agent in het land die bereid om met ons voor een lange bedrijfstermijn hebben samen te werken.
6. Hoe ongeveer betaling?
100%T/T vooraf voor kleine orden; 50%T/Tvoorafalsstorting; 50%T/Tvóórverzendingwordtbetaald die.
7. Verstrekt u steekproeven? is het extra vrij of?
Ja, konden wij de steekproef aanbieden en het is niet vrij.
8. kon u het volgens onze speciale vereisten maken?
Natuurlijk, kunnen wij doen. Gelieve te vertellen ons uw idee of uw toepassing.
9. Hoe ongeveer de kwaliteit?
Wij hebben over de hele wereld uitgevoerd naar veel andere klanten van, koppel is goed terug, rangschikt de kwaliteit eerst in ons bedrijf.
